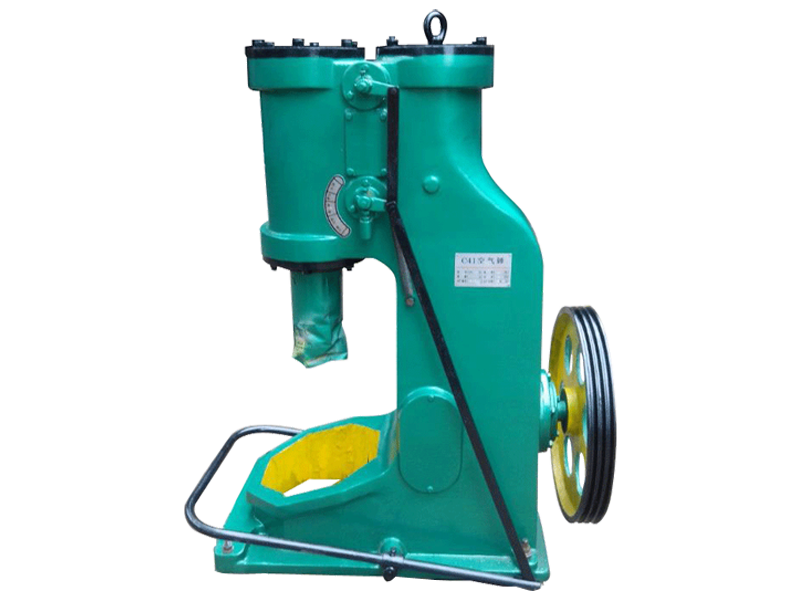

C41-40公斤分體式小型空氣錘是自由鍛造設備的一種.有兩個汽缸.壓縮缸將空氣壓縮，通過分配閥送入工作汽缸，推動活塞連同錘頭作上下運動起錘擊作用.操作靈活，該機種適用于各種自由鍛造: 如延伸、鐓粗、沖孔、剪切、 鍛焊、扭轉、彎曲等，使用墊模即可進行各種開式模鍛。C41-40KG分體式小型空氣錘廣泛應用于五金工具、醫療器械、金銀加工、制造業、農機具及銅管廠等行業。


C41-40kg小型分體空氣錘技術參數：

型 號	C41-40kg分體式空氣錘
落下部分質量	40
打擊能量	0.53
打擊次數（Min-1）	250
工作區間高度	245
錘桿中心線至錘身距離	235
可鍛毛坯方長(mm×mm)	52*52
可鍛毛坯 圓	Φ68
電機功率	4
砧座重量	400
電機轉速(r.p.m)	1440
整機重量	1350
機器外型尺寸	670×369×1050

該小型空氣錘具有以下特點：
⒈以壓縮空氣為動力，滿足安全生產的需要敲擊力度與打擊頻率可通過調節氣壓控制
⒉使用機身材質為鑄鐵，大噸位空氣錘砧做材質為鑄鋼
⒊機構簡單、不易損壞

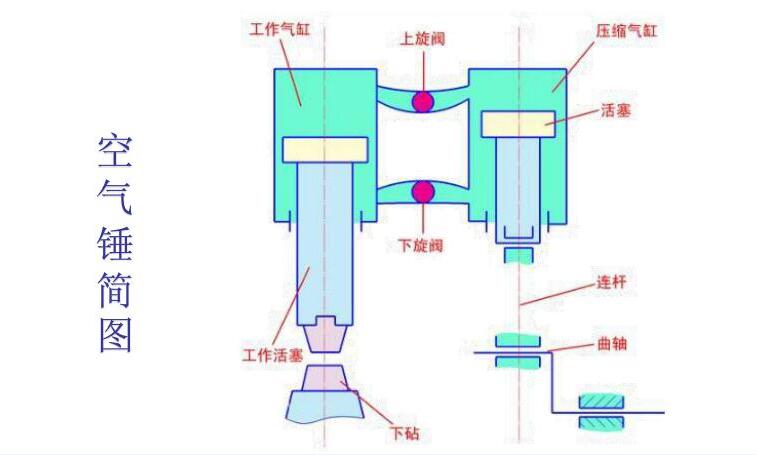

由七個部分組成，他們是錘身、砧座、傳動、操作、潤滑、電機、地基。
· 機身部分包括：機身部分的主要零件有機身、工作缸蓋、壓縮缸蓋等，當空氣錘工作時壓縮缸內的壓縮氣體進入工作缸，使工作缸內錘桿作上、下往復運動，使錘頭實現鍛打零件的工作，除上述主要零件外本部分使壓縮缸內經常保持有足夠的氣體，得以保證錘的正常工作。
· 工作部分包括：這是空氣錘進行鍛造工作的主要部分，主要由錘桿、錘桿導程、上下砧塊、砧墊、砧座、錘桿漲圈、阻漏圈等組成。
· 壓縮部分其作用是供給工作缸壓縮空氣，主要零件有活塞、活塞導程、連桿、活塞銷、阻漏圈等。工作時活塞通過連桿由曲軸帶動作上、下往復運動，得到工作需要的壓縮空氣。
· 傳動部分將電機的旋轉運動變?yōu)榛钊稀⑾峦鶑?fù)運動的機構，其主要零件有曲軸、齒輪、傳動軸、連桿頭、軸承座、皮帶輪等。
· 操縱部分是控制壓縮缸內壓縮空氣進入工作缸，使錘完成各種動作的機構，主要零件有上下氣門芯、上下氣門套、中氣閥、操縱手柄組合件等。
· 電器部分包括：電器部分主要由低壓啟動柜、電機組成。
· 基礎部分包括：地腳螺栓、墊板、螺帽等。
我司小型空氣錘設備均執行以下標準：
JB1829-86 鍛壓機械通用技術條件
JB4203-86 鍛壓機械安全技術條件
JB3623-84 鍛壓機械噪音測量方法
JB/GQ178-82 對鍛壓機械精度標準及檢測條件的一般要求
JB/GQ2002-83 鍛壓機械產品清潔度
JB2670-82金屬切削機床精度檢驗通則
JB1827-81空氣錘基本參數和尺寸
JB1294-82 空氣錘技術條件
JB1469-81 出口機床防銹技術條件
GB5226.1-2002 機床電氣設備通用技術條件

關于C41-40kg小型空氣錘操縱：

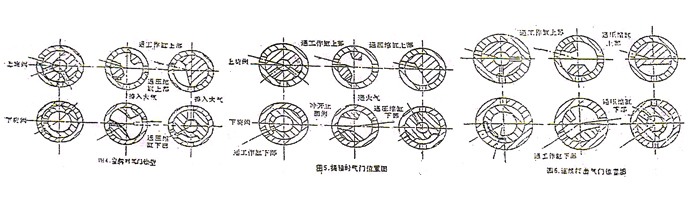

  本錘的空氣分配拿二個水平旋閥來實現的，通常中操縱腳踏桿（可用手柄）實現錘的空轉、提錘、連續打擊和單次打擊，現將全部動作概述如下（圖4、5、6）.
（1）空轉（圖4）
  通過腳踏桿和手柄指在空轉位置，這時工作缸的上下腔與壓縮缸上下腔均與大氣相通，錘頭不作動，電機空載轉動。
（2）提錘（圖5）
  通過腳踏桿或手柄指在提錘位置，這時工作缸和壓縮缸上腔與大氣相通，面其下腔均與大氣隔絕，這樣壓縮活塞下行時被壓縮的氣體沖開止回閥進入工作缸下腔，使錘頭上升，懸在上方謂之提錘。
 （3）連續打擊（圖6）
  通過腳踏桿或手柄指在連續打擊位置，這時工作缸和壓縮缸的上下腔部與大氣隔絕，工作缸的上下腔與壓縮缸的上腔相通，工作缸的下腔與壓縮缸的下腔相通，壓縮活塞下行時，錘頭被提升，壓縮活塞上行時，使錘頭快速落下如此循環，錘頭就產生自動連續打擊，打擊能量的大小，取決于腳踏桿或手柄轉動角度的大小，轉動角度越大，打擊能量也就越大即為重打，反之則獲得輕打。
  （4）單次打擊：（參見圖6）
   單次打擊是連續打擊的一種特殊情況，他通過腳踏桿或手柄轉動從懸錘或空轉位置轉動到連續打擊位置而后返回來到原位置即能獲得單次打擊。C

C41-40kg分體式空氣錘工作原理
電動機通過減速機構和曲柄，連桿帶動壓縮氣缸的壓縮活塞上下運動，產生壓縮空氣。當壓縮缸的上下氣道與大氣相通時，壓縮空氣不進入工作缸，電機空轉，錘頭不工作，通過手柄或腳踏桿操縱上下旋閥，使壓縮空氣進入工作氣缸的上部或下部，推動工作活塞上下運動，從而帶動錘頭及上砥鐵的上升或下降，完成各種打擊動作。旋閥與兩個氣缸之間有四種連通方式，可以產生提錘、連打、下壓、空轉四種動作。

關于C41-40kg小型分體式空氣錘的安裝
1.開箱安裝前，需洗凈原防銹油并涂以薄層潤滑油，如某些零件已很臟則應拆下清洗。
當交貨時間距安裝時間超過半年時，則必須全面檢查主要零件。
2.安裝前必須對地基進行檢查，是否符合圖紙要求。
3.砧座中心應當于工作缸中心線相垂直，上下砧塊的平面應吻合。安裝水平線參照附
件規定調好，然后沿砧座底部及四側打入木鍥固定之并澆以瀝青灌溉縫隙，防止氧化皮掉入。
4.安裝前特別注意下砧工作面至錘體導承下面平面之間的距離40Kg錘不能大于245毫米，允許略小于245毫米。使用過程中應注意錘桿上的刻線不得超過錘桿導承下端面10毫米，否則會將錘桿導程打壞。
關于C41-40kg小型分體式空氣錘的試車
錘安裝完后（包括大修后的安裝），要進行試車，試車合格后方可使用。
試車前先作5分鐘的空運轉，然后使錘頭慢慢提起，在工作空間的三分之二的范圍內作上、下往復運動，調整油泵進油閥針，使油量供應適宜，然后輕輕落下錘頭，檢查錘桿滑動面有無擦傷現象，如此循環2-3次，若一切正常，開始操作試驗。
操作試驗是在砧面上墊以加熱至鍛造溫度的毛坯或鉛柱進行如下動作試驗：
（a）連續打擊（輕打和重打）
（b）單次打擊（輕打和重打）
在所有的動作過程中應工作機構平穩，無沖擊，無泄露油，無不正常的噪音。
C41-40kg小型分體式空氣錘的保養和故障排除
空氣錘必須定期查抄、維護保養，以延伸利用壽命，淘汰維修費用，其緊張內容如下：新錘利用半月后應查抄拆洗一次，以后可定期拆檢和洗濯，洗濯和維修時，錘桿和活塞用隨機附帶環首螺釘起吊，警備碰撞。 連結上下砧塊的水平。
各楔銷應在冷態時打緊，發明松動應重新打緊。利用機構應連結機動可靠。 嚴格按利用事變舉行操作。 易損件應定期查抄，磨損磨損緊張的應及時變更，變更的零件必須切合易損件圖紙要求。 根據潤位置滑表定期添加潤滑油。事情前后應每每過細外表的干凈，滑動外貌每每涂油，門蓋隨開隨蓋好，警備塵土侵入。電動機連結干凈一年應拆檢加油一次。
常見妨礙清除要領 、序號妨礙性質、錘桿有漏氣漏油征象、孕育產生緣故原由、 密封圈磨損后孕育產生直槽。拉力彈簧折斷。 消除的要領 、將錘桿和導套共同卸下取出密封圈削去磨損部門， 在裝入導程內以涂刮修。
利用油石仔細將損毛病磨光之。導程螺桿折斷、 螺母松動或受力不勻。  每每將導程螺母搬緊。  墊片已破壞。 砧墊下沉， 錘頭與導程 撞擊。錘桿與事情缸蓋碰撞、事情缸蓋有漏氣或墊片破壞。  事情缸緩沖部門的止回閥破壞。 錘桿上升不降 、 導板磨毛后卡住錘頭的導桿鐓粗。
漲圈折斷后， 被插入氣口時。 砧塊斜楔脫出與導板相碰起毛。 事情缸發熱高出劃定溫度 100 度、 新?lián)Q漲圈受力不勻、 潤滑油失常。 提錘時間過久 、 新?lián)Q漲圈配裝時， 必須嚴格按尺度檢查、 將潤滑油管干凈并干凈查抄止回閥是否失靈或油液調治器失靈等應修復。  只管即便收縮提錘的時間 、 將導板破壞部門用油石磨光或換新導板，如錘桿鐓粗應上機床磨削。
必須將氣閥卸下，用東西取出。 可將導板卸下磨去毛刺， 并將斜楔修復。 查抄缸蓋漏氣的緣故原由或調解新墊片 、 將事情缸蓋卸下檢修止回閥， 使破壞部門修復。變更新墊片 、 必須把砧塊鏡面調解到劃定高度、 空氣錘 錘桿受損起槽或碰毛。 變更新彈簧。

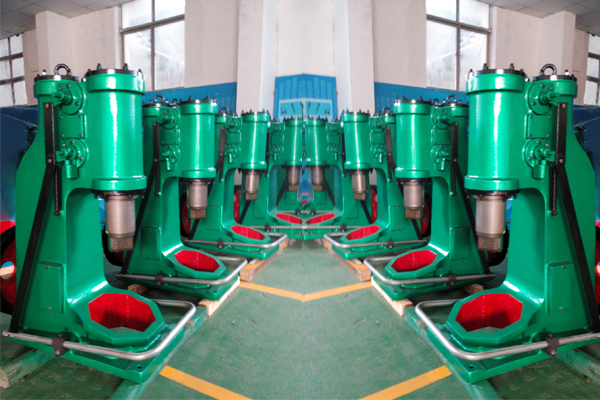

下圖是C41-40公斤車間實拍圖：
