C41-75kg分體式空氣錘由七個部分組成，他們是錘身、砧座、傳動、操作、潤滑、電機、地基。
潤滑：
錘的正常運轉必須配有良好的潤滑：壓縮缸的潤滑，在壓縮缸的外部裝有一個自吸泵，油泵出油管裝在有鋼珠的管接頭上，當缸內氣壓高于大氣壓時，氣體沖動鋼球向上封閉油路的孔道。防止?jié)櫥突驂嚎s空氣流入油泵。在開動氣錘之前，應先加滿自吸泵，同時調動自吸泵油針，使之進油情況正常（運轉正常每分鐘滴入缸內2公分），為確認潤滑情況良好后，才開始工作，工作缸及壓縮缸均用11#或24#氣缸油。潤滑油必須清潔或經過濾器過濾后再使用，軸承的潤滑用4#鈣基潤滑油，安裝時根據圖紙裝入，以后定期加入（通常為半年一次）。
電器：
本錘選用三相異步電動機驅動（除16kg錘以外），電器方面配有磁力啟動器、控制按鈕、開關熔斷器或自動空氣開關（由用戶自備）。磁力啟動器不宜安裝在錘體上，請用戶自行安排位置，離錘不宜太近，并可靠接地。
地基：
按圖紙要求施工地腳螺栓采用二次灌漿，水平度要求按規定檢查
C41-75kg分體式空氣錘工作原理

C41-75kg分體式空氣錘電動機通過減速機構和曲柄，連桿帶動壓縮氣缸的壓縮活塞上下運動，產生壓縮空氣。當壓縮缸的上下氣道與大氣相通時，壓縮空氣不進入工作缸，電機空轉，錘頭不工作，通過手柄或腳踏桿操縱上下旋閥，使壓縮空氣進入工作氣缸的上部或下部，推動工作活塞上下運動，從而帶動錘頭及上砥鐵的上升或下降，完成各種打擊動作。旋閥與兩個氣缸之間有四種連通方式，可以產生提錘、連打、下壓、空轉四種動作。
C41-75kg分體式空氣錘安裝
1.開箱安裝前，需洗凈原防銹油并涂以薄層潤滑油，如某些零件已很臟則應拆下清洗。
當交貨時間距安裝時間超過半年時，則必須全面檢查主要零件。
2.安裝前必須對地基進行檢查，是否符合圖紙要求。
3.砧座中心應當于工作缸中心線相垂直，上下砧塊的平面應吻合。安裝水平線參照附
件規定調好，然后沿砧座底部及四側打入木鍥固定之并澆以瀝青灌溉縫隙，防止氧化皮掉入。
4.安裝前特別注意下砧工作面至錘體導承下面平面之間的距離75Kg錘不能大于300毫米，使用過程中應注意錘桿上的刻線不得超過錘桿導承下端面10毫米，否則會將錘桿導程打壞。
C41-75kg分體式空氣錘試車
錘安裝完后（包括大修后的安裝），要進行試車，試車合格后方可使用。
試車前準備：
（a）檢查所有緊固連接部位是否可靠。
（b）檢查操縱機構是否靈活，位置是否正確。
（c）檢查潤滑是否正常。
（d）檢查電器安裝是否符合用電安全。
（e）檢查傳動系統有無卡死現象，零件有無損壞。
檢查完后用油潤滑兩缸錘桿外漏部分涂潤滑油，在空運轉位置啟動電機，由熟悉本錘結構的工人操作。
維護
正確使用C41-75kg分體式空氣錘與合理維護可以延長錘的使用壽命，并能減少修理費用，為此必須做到如下幾點：
（1）新錘在使用半個月以后，要作拆卸清洗，取出錘桿壓縮活塞，閥及補氣蓋等零件，仔細清洗氣道，以免殘?jiān)嗌按嬖?，加大機器的磨損，以后按照設備修理周期進行。
（2）在使用過程中必須嚴格遵守安全操作事項，并注意檢查楔鐵是否松動，兩缸溫度是否偏高（＜110°）
（3）對易損件應定期檢查，應注意及時更換，否則會影響設備性能甚至?xí)斐墒鹿省?br /> （4）檢查、修理、維護應有一定制度。

C41-75KG分體式空氣錘在鍛造過程應注意哪些地方
1.鍛造加工過程包括：將材料切割成所需尺寸、加熱、鍛造、熱處理、清理和檢驗。在小型人工鍛造中，所有這些操作都由數名鍛工上手和下手在狹小場所內進行。他們都暴露于相同的有害環境和職業性危害中；在大型鍛造車間，危害隨工作崗位的不同而各異。
盡管工作條件因鍛造形式不同而各異，但具有某些共同特點：中等強度的體力勞動，干熱的小氣候環境，產生噪聲和振動，空氣受煙霧污染。
2.工人們同時暴露于高溫空氣和熱輻射下，導致熱量在體內積累，熱量加上代謝的熱量，會造成散熱失調和病理變化。8小時勞動的排汗量將隨小氣體環境、體力消耗以及熱適應性程度的不同而異一般在1.5~5升之間，或甚至更高。在較小鍛造車間或離熱源較遠處，貝哈二氏熱應激指數通常為55~95；但在大型鍛造車間，靠近加熱爐或落錘機的工作點可能高達150~190。易引起缺鹽和熱痙攣。在寒冷季節，暴露于小氣候環境的變化中可能在一定程度上促進其適應性，但迅速而過于頻繁的變化，可能構成對健康的危害。
大氣污染:作場所的空氣中可能含有煙塵、一氧化碳、二氧化碳、二氧化硫，或者還含有丙烯醛，其濃度取決于加熱爐燃料的種類和所含雜質，以及燃燒效率、氣流和通風狀況。
噪聲和振動:型鍛錘必然會產生低頻率噪聲和振動，但也可能有一定的高頻成分，其聲壓級在95~115分貝之間。工作人員暴露于鍛造振動中，可能造成氣質性和功能性失調，會降低工作能力和影響安全。

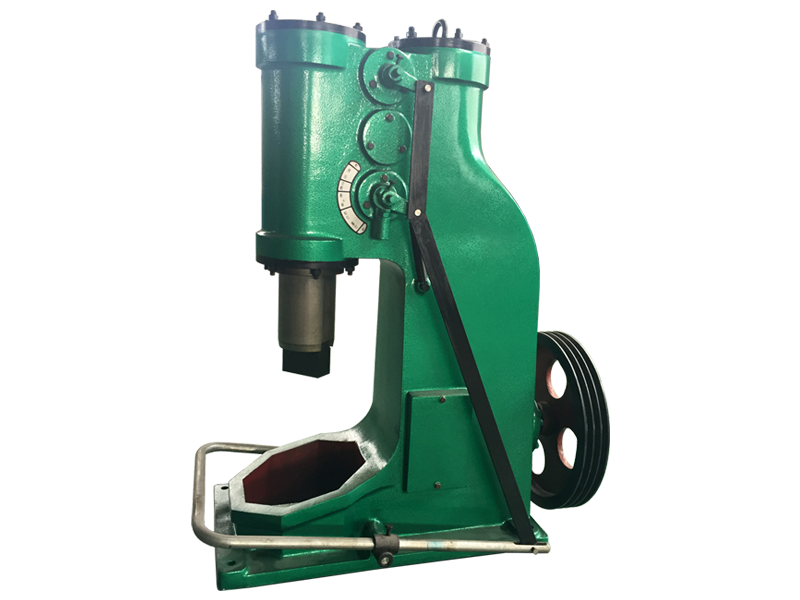

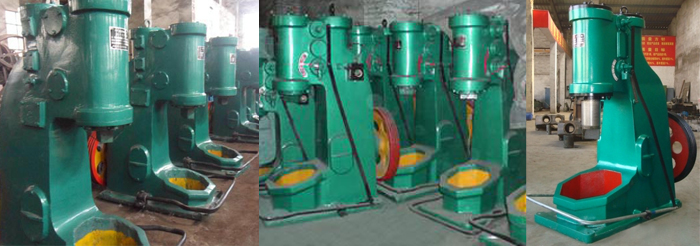

以下是75公斤空氣錘實拍現場照片：
