C41系列空氣錘是由錘身、壓縮缸、工作缸、傳動機構、操縱機構、落下部分及砧座等組成，其實就跟外面的打鐵一樣。

空氣錘結構
空氣錘主要由機架、傳動機構、壓縮缸和工作缸、壓縮活塞、落下部分、配氣機構和砧座等部分組成。
（1）機架是空氣錘的主體，在機架上面安裝有電動機，傳動裝置，工作機構和操縱機構，這些機構在機架上緊湊組合成一個整體。
（2）傳動機構包括減速器、曲軸、連桿系統。它把電動機的旋轉運動轉變成壓縮活塞的上下往復運動。
（3）壓縮缸和工作缸的上下部和上下旋閥連通，通過壓縮活塞的上下運動產生壓縮空氣驅動工作活塞上下運動。
（4）落下部分由工作活塞、錘桿和上砧等組成，錘桿和工作活塞為一整體，為使其重量符合技術規格，可制作成空心件，錘桿與錘頭的連接是用燕尾槽和楔鐵連接。
（5）配氣機構由上氣道中上旋閥，下氣道中的下旋閥，操作手柄或腳踏杠桿組成，通過配氣機構來控制各種動作的砧座。
（6）砧座上面安裝著砧墊和下砧，為了滿足鍛造的穩定性，砧座的質量要求是落下部分質量的12-15倍，它安裝在堅固的鋼筋水泥基礎上，其間墊有墊木，可消除錘擊時產生的震動。

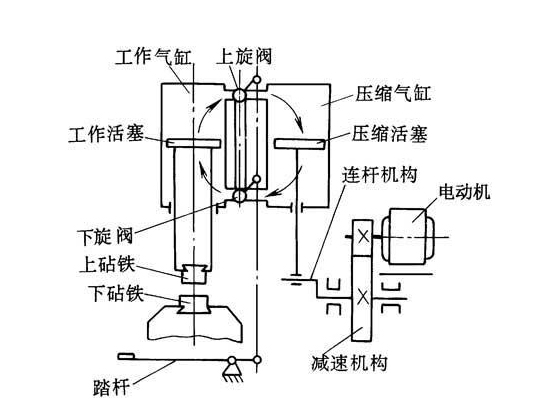

C41系列空氣錘工作原理：電動機通過減速機構和曲柄，連桿帶動壓縮氣缸的壓縮活塞上下運動，產生壓縮空氣。當壓縮缸的上下氣道與大氣相通時，壓縮空氣不進入工作缸，電機空轉，錘頭不工作，通過手柄或腳踏桿操縱上下旋閥，使壓縮空氣進入工作氣缸的上部或下部，推動工作活塞上下運動，從而帶動錘頭及上砥鐵的上升或下降，完成各種打擊動作。旋閥與兩個氣缸之間有四種連通方式，可以產生提錘、連打、下壓、空轉四種動作。

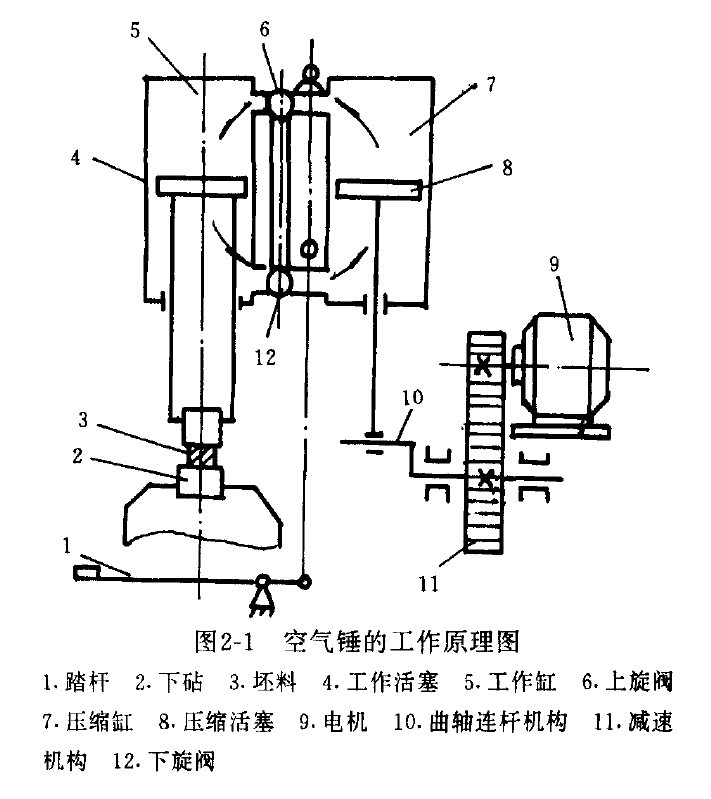

簡單講，當電動機9驅動曲軸連桿機構10轉動，將壓縮活塞8在壓縮汽缸7中上推時，壓縮汽缸上部空氣通過上旋閥6進入工作缸5上部，工作缸下部的空氣通過下旋閥12進入壓縮缸，這時在工作缸上部壓縮空氣和錘頭自重的作用下，完成向下運動。當壓縮活塞向下運動時，空氣流向與上述情況相反，錘頭完成上升運動。如下圖：
