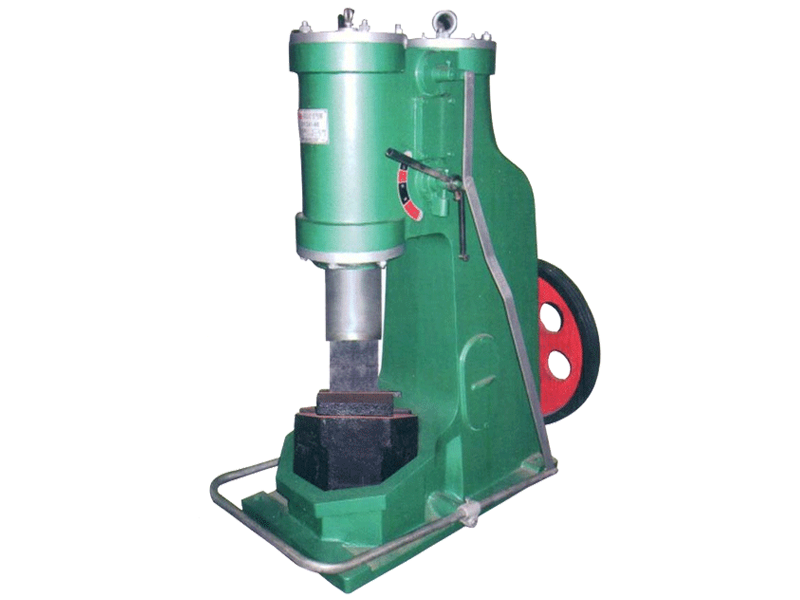

空氣錘是以壓縮空氣為動力，滿足安全生產的需要敲擊力度與打擊頻率可通過調節氣壓控制，使用機身材質為鑄鐵，大噸位空氣錘砧做材質為鑄鋼，機構簡單且不易損壞的鍛錘。 鍛壓是鍛造和沖壓的合稱，是利用鍛壓機械的錘頭、砧塊、沖頭或通過模具對坯料施加壓力，使之產生塑性變形，從而獲得所需形狀和尺寸的制件的成形加工方法。在鍛造加工中，坯料整體發生明顯的塑性變形，有較大量的塑性流動；在沖壓加工中，坯料主要通過改變各部位面積的空間位置而成形，其內部不出現較大距離的塑性流動。鍛壓主要用于加工金屬制件，也可用于加工某些非金屬，如工程塑料、橡膠、陶瓷坯、磚坯以及復合材料的成形等。C41-65kg分體式空氣錘是小型空氣錘的一種，該機利用沖擊力或壓力使金屬在上下砧面間各個方向自由變形，不受任何限制而獲得所需形狀及尺寸和一定機械性能的鍛件的加工。

由于錘頭其較小公斤的特性，C41-65kg分體式空氣錘適用于各種自由鍛造: 如延伸、鐓粗、沖孔、剪切、 鍛焊、扭轉、彎曲等，使用開式墊?？梢赃M行各種模鍛廣泛應用于五金工具、醫療器械、金銀加工、制造業、農機具及銅管廠等行業， 是一種經濟實用型機床，機床使用方便，容易操作。
C41-65kg分體式空氣錘參數：

型 號	C41-65kg分體式空氣錘
落下部分質量	65
打擊能量	0.85
打擊次數（Min-1）	200
工作區間高度	280
錘桿中心線至錘身距離	280
可鍛毛坯方長(mm×mm)	65*65
可鍛毛坯 圓	Φ85
電機功率	7.5
砧座重量	600
電機轉速(r.p.m)	1440
整機重量	2500
機器外型尺寸	1420x820x1785

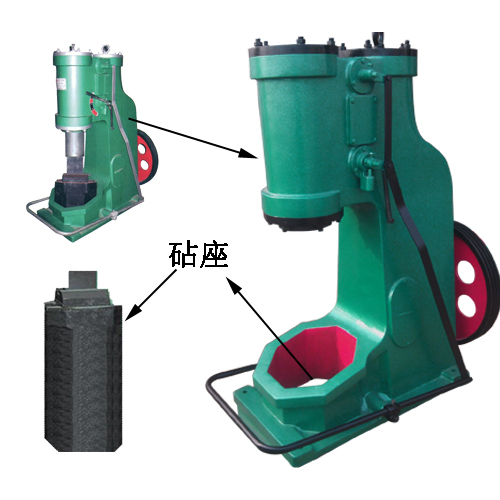

C41-65kg分體式空氣錘主要由機架、傳動機構、壓縮缸和工作缸、壓縮活塞、落下部分、配氣機構和砧座等部分組成。
（1）機架是空氣錘的主體，在機架上面安裝有電動機，傳動裝置，工作機構和操縱機構，這些機構在機架上緊湊組合成一個整體。
（2）傳動機構包括減速器、曲軸、連桿系統。它把電動機的旋轉運動轉變成壓縮活塞的上下往復運動。
（3）壓縮缸和工作缸的上下部和上下旋閥連通，通過壓縮活塞的上下運動產生壓縮空氣驅動工作活塞上下運動。
（4）落下部分由工作活塞、錘桿和上砧等組成，錘桿和工作活塞為一整體，為使其重量符合技術規格嗎，可制作成空心件，錘桿與錘頭的連接是用燕尾槽和楔鐵連接。
（5）配氣機構由上氣道中上旋閥，下氣道中的下旋閥，操作手柄或腳踏杠桿組成，通過配氣機構來控制各種動作的砧座
（6）砧座上面安裝著砧墊和下砧，為了滿足鍛造的穩定性，砧座的質量要求是落下部分質量的12-15倍，它安裝在堅固的鋼筋水泥基礎上，其間墊有墊木，可消除錘擊時產生的震動。
本系列空氣錘砧座比選用1:1，即砧座重約190kg、247kg、400kg、800kg，以保證足夠的打擊剛性和打擊效率。

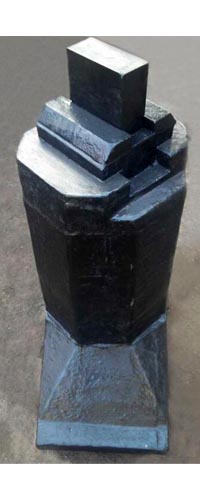

以下是砧座實拍圖：



溫馨提示：為減少空氣錘工作時基礎及砧座易發生的故障,在安裝時,將砧座坑縱向水平中心線重合于機座的對稱中心線,橫向水平中心線應重合于該基礎前后方向的1/2處。按此法確定的砧坑,使基礎前端較原設計伸長。錘擊時,整個基礎受力狀況良好,且不會變形、傾斜,從而克服了大多數空氣錘使用一段時間后基礎變形導致機身傾斜問題。


故障的產生和排除方法
1、開錘提錘：

              ①氣門角度變化。               ①進行調試。
              ②氣門磨損造成串氣。       ②③修理或更換
              ③止回閥門失效。               ④修理密封圈或?qū)С獭?nbsp;
2、打擊能量不夠：
              ①活塞環宇壓縮缸磨損。     ①②更換零件。
              ②活塞導程磨損嚴重。         ③鉚住錘桿封蓋。
              ③錘桿封蓋松動氣壓串入錘桿空腔內。
3、提錘后錘桿落不下
              ①緩沖球閥失效。                  ①②進行修理。
              ②錘桿封蓋松動。                  ③調整上閥。
              ③上閥氣門調整不均。
4、錘桿提起高度不夠
              ①氣門間隙過大產出串氣。   ①修理氣門導程。
              ②更換前導程密封。               ②錘桿導程嚴重磨損。
              ①②疏通油路更換優質潤滑油。
5、工作缸和壓縮缸發熱
              ①潤滑油供應不足。                ②潤滑油質量不好。

              ③更換修理。                            ③因油不干凈而導致缸壁磨損。

              ④：提錘時間過長                    ④提錘時間不宜超過1分鐘。
6。更換氣門后產生打擊：
              ①上下氣門角度①調整上下氣使之排氣均勻一致。
              輕重不均現象：
7、雜音：

             ①工作缸錘稈壓蓋松動或有異物①鉚住壓蓋，清理異物
              ②壓縮缸活塞肖、套間隙過大   ②更換肖、套。
              ③連桿螺絲松動。                       ③鎖緊或更換。
              ④曲軸軸承封帽松動。               ④鎖緊封帽。
              ⑤打輪鍵釘松動。                       ⑤更換鍵釘。
              ⑥下砧座或地腳絲松動。           ⑥鎖緊螺母。
