什么是空氣錘？

自由鍛造設備的一種.有兩個汽缸.壓縮缸將空氣壓縮，通過分配閥送入工作汽缸，推動活塞連同錘頭作上下運動起錘擊作用.操作靈活，該機種適用于各種自由鍛造: 如延伸、鐓粗、沖孔、剪切、鍛焊、扭轉、彎曲等，使用墊模即可進行各種開式模鍛。

工作原理：

電動機通過減速機構和曲柄，連桿帶動壓縮氣缸的壓縮活塞上下運動，產生壓縮空氣。當壓縮缸的上下氣道與大氣相通時，壓縮空氣不進入工作缸，電機空轉，錘頭不工作，通過手柄或腳踏桿操縱上下旋閥，使壓縮空氣進入工作氣缸的上部或下部，推動工作活塞上下運動，從而帶動錘頭及上砥鐵的上升或下降，完成各種打擊動作。旋閥與兩個氣缸之間有四種連通方式，可以產生提錘、連打、下壓、空轉四種動作。

特點：

⒈以壓縮空氣為動力，滿足安全生產的需要敲擊力度與打擊頻率可通過調節氣壓控制。

⒉使用機身材質為鑄鐵，大噸位空氣錘砧做材質為鑄鋼。

⒊機構簡單、不易損壞。

構成：

主要由機架、傳動機構、壓縮缸和工作缸、壓縮活塞、落下部分、配氣機構和砧座等部分組成。

機架：

機架是整機的主體，在機架上面安裝有電動機，傳動裝置，工作機構和操縱機構，這些機構在機架上緊湊組合成一個整體。

傳動機構：

傳動機構包括減速器、曲軸、連桿系統。它把電動機的旋轉運動轉變成壓縮活塞的上下往復運動。

壓縮缸和工作缸：

壓縮缸和工作缸的上下部和上下旋閥連通，通過壓縮活塞的上下運動產生壓縮空氣驅動工作活塞上下運動。

落下部分：

落下部分由工作活塞、錘桿和上砧等組成，錘桿和工作活塞為一整體，為使其重量符合技術規格嗎，可制作成空心件，錘桿與錘頭的連接是用燕尾槽和楔鐵連接。

配氣機構：

配氣機構由上氣道中上旋閥，下氣道中的下旋閥，操作手柄或腳踏杠桿組成，通過配氣機構來控制各種動作的實現。

砧座：

砧座上面安裝著砧墊和下砧，為了滿足鍛造的穩定性，砧座的質量要求是落下部分質量的12-15倍，它安裝在堅固的鋼筋水泥基礎上，其間墊有墊木，可消除錘擊時產生的震動。

分類：

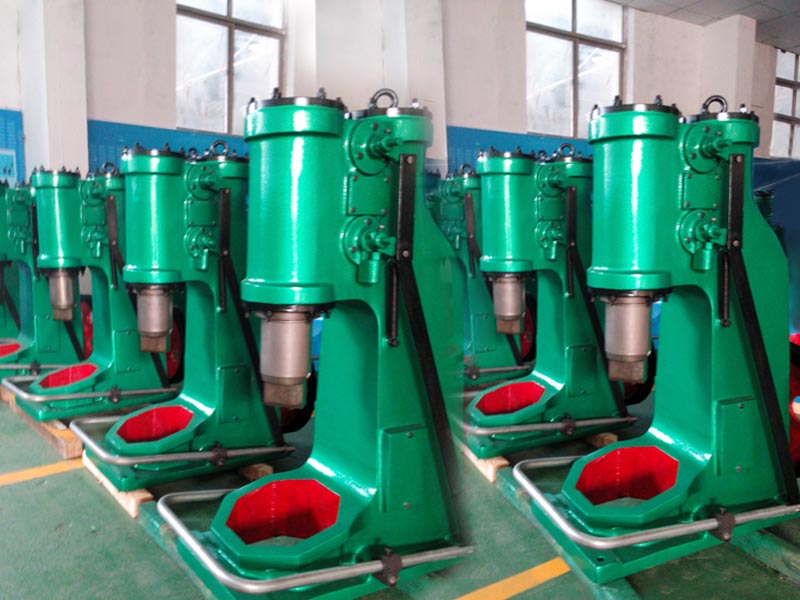

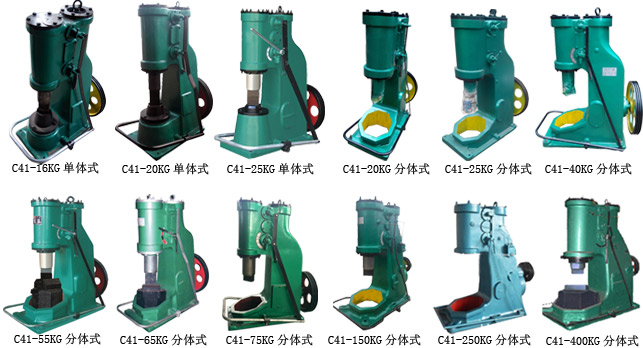

根據砧座，可分為單體式和分體式；

根據錘桿重量，可分為16公斤，20公斤，25公斤，40公斤，55公斤，65公斤，75公斤，150公斤，250公斤，400公斤。

主要參數：

C41 系列空氣錘
型號	C41-40	C41-55	C41-75B	C41-150	C41-250B	C41-400B	C41-560B	C41-750B	C41-1000B	C41-2000
落下部份質量	40	55	75	150	250	400	560	750	1000	2000
打擊能量	0.53	0.7	1.0	2.5	5.6	9.5	13.7	19	27	54
打擊次數（min-1）	245	230	210	180	140	120	115	105	95	80
工作區間高度	245	270	297	370	450	530	600	670	800	1000
錘桿中心線至錘身距離	235	270	280	350	420	520	550	750	800	950
*可鍛方**毛坯	52×52	52×52	60×60	65×65	130×130	145×145	220×220	270×270	290×290	350×350
可鍛圓	Φ68	Φ75	Φ85	Φ145	Φ175	Φ240	Φ280	Φ300	Φ320	Φ400
電動機型號	Y132M1-6-B3	Y132M2-6-B3	Y160M-6-B3	Y180M-4-B3	Y180L-4-B3	Y200L-4-B3	Y280S-6-B3	Y280M-6-B3	Y315S-6-B3	Y315L2-6-B3
功率	4	5.5	7.5	18.5	22	30	45	55	75	132
主機質量	710	1150	2300	3260	5000	8000	9800	17000	20000	48000
砧座質量	420	600	950	1500	2500	4800	6720	9000	13000	24000
機器外形尺寸長 寬 高	1200× 600× 1500	1300× 700× 1600	1480× 800× 1853	2390× 1085× 2150	2639× 1155× 2540	2785× 1400× 2884	3464× 1500× 3157	3905× 1370× 3175	3770× 1500× 4125	4200× 2300× 4390

單體空氣錘系列
型號	C41-9	C41-15	C41-25	C41-40	C41-55	C41-75B
落下部份質量	9	15	25	40	55	75
打擊能量	0.09	0.16	0.27	0.53	0.7	1.0
打擊次數（min-1）	245	245	250	245	230	210
工作區間高度	135	160	240	245	270	297
錘桿中心線至錘身距離	120	140	200	235	270	280
*可鍛毛坯方**	25×25	30×30	40×40	52×52	60×60	65×65
可鍛毛坯圓	Φ30	Φ35	Φ48	Φ68	Φ75	Φ85
電動機型號	Y90L-4-B3	Y100L1-4-B3	Y132S1-6-B3	Y132M1-6-B3	Y132M2-6-B3	Y160M-6-B3
功率	1.5	2.2	3	4	5.5	7.5
機器質量	250	270	720	860	1300	2500
機器外形尺寸	680×420×850	700×450×980	1100×500×1300	1400×600×1500	1300×700×1600	1480×800×1853

安全操作規程：

1．作業前

1．1檢查受振部分無松動，錘頭無裂絞，潤滑良好，油泵供油正常，電機、電器及液壓裝置應符合各有關規定。

1．2應先試運轉1一2分鐘，冬季應先用手轉動，然后啟動。較長時間停用的鍛錘，啟動前應先排出汽缸中的積小。

1．3冬季車間溫度較低時，應先將錘頭、砧子、鍛模預熱到60°C以上。

2．作業中

2． 1單鉗人員手指不得放在鉗柄之間，并應牢牢夾緊工件，鉗柄不得正對胸部。

2．2鍛打前，應先將工件表面和砧上的氧化鐵皮清出。

2．3用錘人員在工作中必須聽從掌鉗人員的指揮，不得隨意開、停機械。

2．4鍛件未達到鍛造所需溫度時，鍛件放在砧上的位置不合乎要求時，鍛件夾持不穩或不平時，均不得進行鍛打。

2．5作業中，應經常檢查站錘頭、砧子，如不正常，應立即停機檢查，檢查前必須讓錘頭固定牢靠。

2．6提升錘頭號的操縱桿，不得超過規定位置，應避免打空錘，不得冷錘或錘打過燒的工件。

2．7切斷工件時，切口正面嚴禁站人。

3．作業后

3．1作業后，應將錘頭提起，并將木板放在砧子上再將錘頭落有木板上。

出現下列情況必須立即停車：

1、鍛打前應先試運轉1～2秒,冬季應先用手轉動，然后啟動，較長時間不用的空氣錘，啟動前應先排擠氣缸中的積水。

2、鍛件應放在錘頭中間，不準歪斜，提錘時間不高出1秒，否則會使錘體過熱。

3、開錘者在事情中應服從掌鉗者的信號，不得隨意開、停，其他人員發出緊急制止信號時，開錘者應立刻停機。

4、掌鉗者的手指不準放在鉗柄之間，鉗柄應置于身體右側或左側，不得正對胸腹部。

5、夾持鍛件的夾鉗，必須要滿足鍛件的大小和形狀，掌鉗者必須夾緊鍛件。

6、鍛件未到達鍛造所需求的溫度時；鍛件放在砧子上的位置不精確或不合要求時；鍛件夾持不穩時，均不準鍛打。

7、試錘時必須放加熱鍛件。錘頭提拔不得高出劃定位置，不準冷鍛或錘打過燒的工件.

8、小型空氣錘長時間使用后，若砧座下沉，使錘頭行程加大，錘桿中部的安全線（紅橫線）如袒露 5mm時，應立刻停止使用并進行調整，加高錘頭或變更枕木。

9、每天檢查鐵砧座牢固情況，不得松動歪斜。

常見故障解析：

一、錘桿上升不降
產生原因：1、導板磨毛后卡住錘頭的導桿鐓粗。 2、漲圈折斷后，被插入氣口時。
3、砧塊斜楔脫出與導板相碰起毛。
消除的方法：1、將導板損壞部分用油石磨光或換新導板，如錘桿鐓粗應上機床磨削。
2、必須將氣閥卸下，用工具取出。 3、可將導板卸下磨去毛刺，并將斜楔修復。
二、導程螺桿折斷
產生原因：1、螺母松動或受力不勻。 2、墊片已損壞。 3、砧墊下沉，錘頭與導程撞擊。
消除的方法：1、經常將導程螺母搬緊。 2、調換新墊片。 3、必須把砧塊鏡面調整到規定高度。
三、錘桿有漏氣漏油現象
產生的原因：1、密封圈磨損后產生直槽。 2、拉力彈簧折斷。 3、錘桿受損起槽或碰毛。
消除的方法：1、將錘桿和導套共同卸下取出密封圈削去磨損部分，在裝入導程內以涂刮修。 2、更換新彈簧。 3、利用油石細心將損壞處磨光之。
四、錘桿與工作缸蓋碰撞
產生的原因：1、工作缸蓋有漏氣或墊片損壞。 2、工作缸緩沖部分的止回閥損壞。
消除的方法：1、檢查缸蓋漏氣的原因或調整新墊片。 2、將工作缸蓋卸下檢修止回閥，使損壞部分修復。
五、工作缸發熱超過規定溫度100度
產生的原因：1、新?lián)Q漲圈受力不勻。 2、潤滑油失常。 3、提錘時間過久。
消除的方法：1、新?lián)Q漲圈配裝時，必須嚴格按標準檢查。
2、將潤滑油管清潔并清潔檢查止回閥是否失靈或油液調節器失靈等應修復。
3、盡量縮短提錘的時間。

如何挑選空氣錘？

從外形上應主要考慮三個方面：色彩、形態和宜人性。形態是產品存在、功能實現的前提。色彩依附于形態，但是色彩比形態更具有吸引力，在產品造型中具有先聲奪人的藝術魅力。同時無論色彩還是形態都要符合宜人性的要求。我司小型空氣錘油漆多采用軍綠色，給人一種自然、環保、和平、寧靜的寓意，油漆符合JB2855-80《機床涂漆技術條件》；在外形上小型空氣錘具有簡潔、均衡和穩定的特點其結構形態合理，小型空氣錘的標志、標牌顏色鮮明，又具有藝術魅力圖案，結合合理布置增強了小型空氣錘整體的均衡感。

從配置上首先考慮電機。電機的好壞與生產效率有很大關系，我司小型空氣錘取代了老式柴油機、多人鍛打產品的繁瑣工序，現在我公司小型空氣錘全采用銅芯電機，電動機通過減速機構和曲柄，連桿帶動壓縮氣缸的壓縮活塞上下運動，產生壓縮空氣。當壓縮缸的上下氣道與大氣相通時，壓縮空氣不進入工作缸，電機空轉，錘頭不工作，通過手柄或腳踏桿操縱上下旋閥，使壓縮空氣進入工作氣缸的上部或下部，推動工作活塞上下運動，從而帶動錘頭及上砥鐵的上升或下降，完成各種打擊動作。旋閥與兩個氣缸之間有四種連通方式，可以產生提錘、連打、下壓、空轉四種動作。

在室溫較高的鍛工車間使用，潤滑油容易消耗，故應特別注意潤滑，以保證正常工作。

（1）兩缸的潤滑：錘的兩缸由柱塞油泵供油潤滑，油量由轉動調節桿控制。在正常工作中，壓縮缸供油量應大于工作缸。

（2）活塞銷的潤滑：活塞銷與銅套的潤滑是由壓縮缸中聚集在活塞頂面上剩余的潤滑油管進入連桿頭部而得到潤滑的。

（3）齒輪箱的潤滑：齒輪箱內經常保持足夠的 GB443--64 24 號汽缸油，由齒輪濺潑油液潤滑軸頭的軸承，潤滑油應保持清潔，每半年應換油一次。

（4）連桿頭上軸承的潤滑：采用SY1514-65 滾柱軸承脂（滴點120℃，針入度250-290）定期打開入孔蓋從油杯給油，一般每兩個月一次。

（5）操作系統關節處的潤滑：采用GB443-64，30 號機械油，按需隨時注油。
