C41-16kg單體式空氣錘

當前位置：網站首頁－產品中心 - C41-16KG空氣錘 - C41-16kg單體式空氣錘

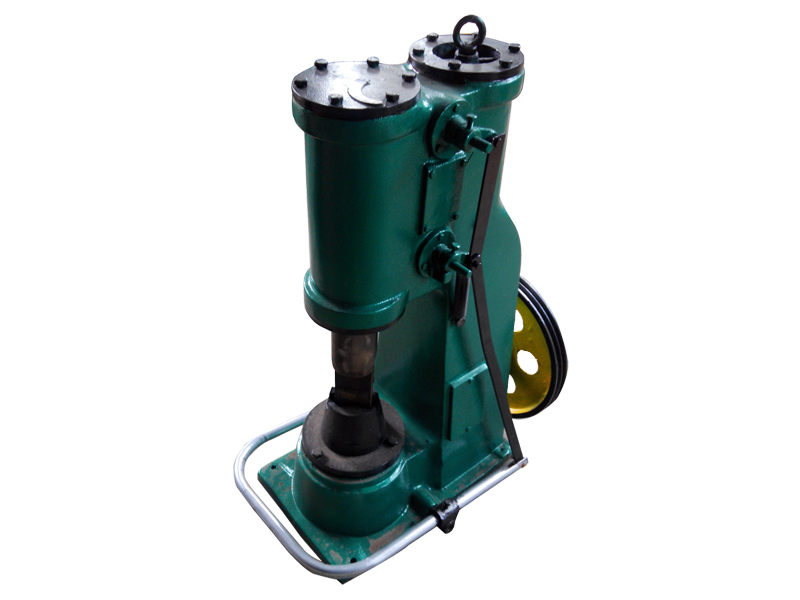

C41-16kg單體式空氣錘

產品來源：滕州市高地機床有限公司　更新時間：2019/2/27 11:22:41 　點擊次數：14050

關于C41-16KG單體式空氣錘：

C41-16KG單體式空氣錘也叫作C41-16KG一體式空氣錘，它是一種新型沖壓機床，可實現對金屬制品的沖壓，鍛打。該設備為自由鍛造設備的一種，具有兩個汽缸。壓縮缸將空氣壓縮，本錘以電動機帶動，通過分配閥送入工作汽缸，推動活塞連同錘頭作上下運動起錘擊作用。該機器操作靈活，適用于各種自由鍛造: 如延伸、鐓粗、沖孔、剪切、鍛焊、扭轉、彎曲等，使用開式墊?？梢赃M(jìn)行各種模鍛。如應用于五金工具、醫療器械、金銀加工、制造業、農機具及銅管廠等行業，C41-16KG單體式空氣錘是一種經濟實用型機床，該機器使用方便，容易操作。

以下是C41-16KG單體式空氣錘技術參數：

型號	C41-16kg單體式空氣錘
落下部分質量	16
打擊能量	0.18
打擊次數（Min-1）	266
工作區間高度	180
可鍛毛坯方長(mm×mm)	20*20
可鍛毛坯圓	Φ22
電機功率	單相1.5/220三相1.5/380
整機重量	240
電機轉速(r.p.m)	1440
砧座	一體機
機器外型尺寸	548×390×952

該機型優點：

1、噪音分貝低、結構合理、操作方便。能夠適用于各種自由鍛造，如延伸、鐓粗、沖孔、剪切、鍛焊、扭轉、彎曲等，使用墊模即可進行各種開式模鍛。

2、傳動部分為兩級傳動，設置在封閉的箱體內，工作時箱體內的潤滑油由旋轉的齒輪甩帶到傳動軸、曲軸兩端的軸承內，實現了對軸承的潤滑。

3、該空氣錘自身有空氣壓縮機構，只需接通電源便可開動。

4、具有自吸式潤滑油泵，工作時可實現對工作缸、壓縮缸的自動潤滑。

5、操作足夠方便，在工作過程中，操控操作手柄便可得到各種作業動作，如空轉、提錘、連續打擊、單次打擊及壓錘，打擊能量大小可由操縱手柄控制。

6、能量大、動作快、經濟性好、結構簡單、維修方便。空氣錘設有提錘安全裝置，該裝置打開可進行各種作業動作，杜絕了誤操作事故的發生。

7、錘桿導程處設有抖板安全裝置，在更換下砧塊或下模時此裝置抖住錘桿，防止錘桿下落的傷人事件。

8、電氣部分設有缺相保護、短路保護、超電壓保護，保證了設備的正常工作。

9、工藝性能：可用平面或成形的砧塊以自由鍛造的方法進行各種鍛造工作，比如鐓粗、延伸、沖孔、剪切、鍛接、彎曲及扭轉等工序，也可進行簡單的胎模鍛造，工作效率可達90%，能夠完全滿足不間斷生產。

10、輕打、重打分明，而且互不干擾，能滿足各種鍛造工藝要求。

C41-16KG單體式空氣錘結構：

主要由機架、傳動機構、壓縮缸和工作缸、壓縮活塞、落下部分、配氣機構和砧座等部分組成。下圖為結構示意圖：
空氣錘結構示意圖

C41-16KG單體式空氣錘包含的附件以及易損件：

附件主要包括：工作缸活塞環、壓縮缸活塞環、電機輪。

易損件主要有：錘桿,活塞,活塞導程,油泵,連桿，鋼瓦、銅套齒輪。
以下是該機一些部件、零件、附件及易損件組圖：
C41-16KG單體式空氣錘錘桿

從C41-16KG單體式空氣錘結構結構圖以及配件不難看出其工作原理，即電動機通過減速機構和曲柄，連桿帶動壓縮氣缸的壓縮活塞上下運動，產生壓縮空氣。當壓縮缸的上下氣道與大氣相通時，壓縮空氣不進入工作缸，電機空轉，錘頭不工作，通過手柄或腳踏桿操縱上下旋閥，使壓縮空氣進入工作氣缸的上部或下部，推動工作活塞上下運動，從而帶動錘頭及上砥鐵的上升或下降，完成各種打擊動作。旋閥與兩個氣缸之間有四種連通方式，可以產生提錘、連打、下壓、空轉四種動作。進而利用空氣錘的這些動作進行機器作業、生產。

雖然C41-16KG單體式空氣錘并不是特別精密的產品，但在使用其進行生產作業時還需注意多個方面的事項。

1、鍛打前應先試運轉1～2秒 ,冬季應先用手轉動，然后啟動，較永劫間停用的鍛錘啟動前應先排擠氣缸中的積水。

2、鍛件應放在錘頭中間，不準歪斜，提錘時間不高出1秒，否則會使氛圍錘過熱。

3、開錘者在事情中應屈從掌鉗者的信號，不得隨意開、停呆板，其他職員發出緊急制止信號時，開錘者應立刻停機。

4、每次作業時應查抄鐵砧牢固環境，不得松動歪斜

5、夾持鍛件的夾鉗，須得當鍛件的大小和外形，掌鉗者必須夾緊鍛件。

6、掌鉗者的手指不準放在鉗柄之間，鉗柄應置于身段右或左側，不得正對胸腹部。

7、鍛件未到達鑄造所需求的溫度時；鍛件放在砧子上的位置不精確或差異要求時；鍛件夾持不穩時，均不準舉行鍛打。

8、試錘時必須放加熱鍛件或木料。錘頭提拔不得高出劃定位置，不準冷鍛或錘打過燒的工件。

9、空氣錘利用日久后，若砧座下沉，使錘頭行程加大，錘桿中部的安置線（紅橫線）如袒露5mm 時，應立刻制止利用并舉行調解，加高錘頭或變更根本枕木。

10、堵截工件時，隱語正面嚴禁站人。
